Aбразивостойкие Суперкомпактные гидравлические рукава высокого давления InterPump TREEаthlon/3SC+ THE003K
Cерия 3-оплеточных абразивостойких гидравлических БИО-рукавов TREEAthlon/3SC+ DN10-25 типа "суперкомпакт", значительно превышающих требования EN856 4SP как по мин. R изгиба, так и по рабочим давлениям.
Компактная конструкция позволяет оптимизировать пространство на технике, а также вес и размеры рукава: наружный диаметр на 7% меньше, чем у аналогичных рукавов на рынке, и на 10% меньше, чем у стандартного мультиспирального рукава 4SP. Соответствуя геометрическим размерам двухоплеточных рукавов стандарта EN853 2SN, трехоплеточные Суперкомпактные рукава серии TREEAthlon/3SC+ DN10-25 становятся незаменимыми на мобильной, лесозаготовительной, горнодобывающей и грузоподъемной технике.
Высокое рабочее давление значительно превышает требования стандарта EN856 4SP (на 9-14,5%), что позволяет использовать рукава TREEAthlon/3SC+ DN10-25 в широком диапазоне гидравлических применений без высоких и быстрых пиков рабочих давлений (как в мобильной гидравлике), особенно в тех случаях, когда соотношение давления к весу имеет основополагающее значение.
РВД в сборе с оригинальными фитингами БЕЗ СНЯТИЯ наружного слоя резины прошли полный цикл импульсных испытаний с испытательным давлением 120% рабочего, что гарантирует надежность и простоту этого инновационного продукта.
Маслостойкая синтетическая резина внутреннего слоя обеспечивает широкую совместимость рукавов с гидравлическими жидкостями, включая био-разлагаемые. В сочетании с высокой устойчивостью к абразивному износу и озону, надежность рукавов серии TREEAthlon/3SC+ DN10-25 гарантирована даже в самых суровых условиях эксплуатации!

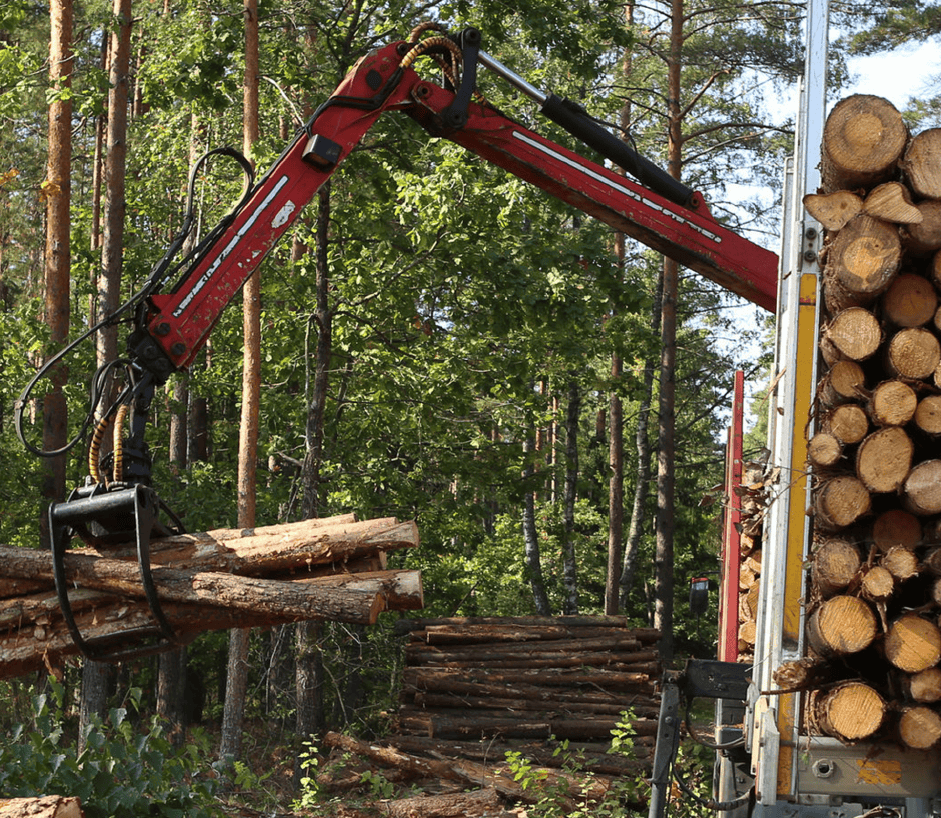

Созданы для экстремальных условий эксплуатации! РВД TREEAthlon с честью выдерживают экстремальные нагрузки в самых различных условиях эксплуатации, например - на зерноуборочных комбайнах, даже в самых экстремальных условиях Казахстана и других стран ЕАС / Средней Азии (во время жатвы, практически в круглосуточном режиме, что предъявляет дополнительные требования как к качеству и оперативности сервисного обслуживания, так и к надежности и ресурсной стойкости комплектующих), на дорожно-строительной, карьерной, грузоподъемной и - особенно! - на лесозаготовительной технике, включая валочно-пакетирующие, трелевочные машины и скиддеры.
Внутрений слой: выполнен из цельного слоя синтетической резины (без стыков) однородной толщины.
Силовой слой: 3-оплеточный из высокопрочной стали.
Наружный слой: атмосферо-, озоно- и маслобензостойкая синтетическая резина.
Рекомендуемые жидкости: минеральные и био-масла, гликоль, вода, смазочные материалы.
Диапазон рабочих температур: от -40 до +120°C (кратковременно до +135°C!) для большинства рабочих жидкостей, от -40 до +70° C для составов на базе воды, и от 0 до +70°C для воды.
Таблица технических характеристик Абразивостойких Суперкомпактных рукавов TREEAthlon/3SC+ DN10-25:
| Артикул / Код рукава для заказа | Внутр. D | Наружн. D | Макс Р раб. | Min BP | Min. R изгиба | Масса | Обжимные муфты I.M.M.: | |||||
| in | mm | mm | bar | psi | bar | psi | mm | inch | kg / m | lb / ft | ||
| THE003K - 06 | 3/8 " | 9.5 | 18.8 | 500 | 7250 | 2000 | 29000 | 110 | 4.331 | 0.617 | 0.415 | 0022-06 |
| THE003K - 08 | 1/2 " | 12.7 | 22.4 | 475 | 6888 | 1900 | 27550 | 140 | 5.512 | 0.817 | 0.549 | 0022-08 |
| THE003K - 10 | 5/8 " | 16.0 | 25.8 | 420 | 6090 | 1680 | 24360 | 200 | 7.874 | 0.931 | 0.625 | 0022-10 |
| THE003K - 12 | 3/4 " | 19.0 | 29.7 | 380 | 5510 | 1520 | 22040 | 240 | 9.449 | 1.188 | 0.799 | 0022-12 |
| THE003K - 16 | 1 " | 25,4 | 38,8 | 315 . | 4568 | 1260 | 18270 | 300 | 11.811 | 1.946 | 1.308 | 0022-16 |
Скачать брошюру на русском языке:
Производитель
I.M.M. Hydraulics / IFS Group (Италия)
Силовой слой
3 слоя
