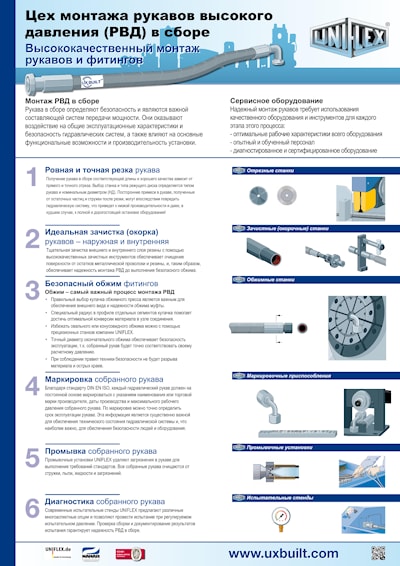

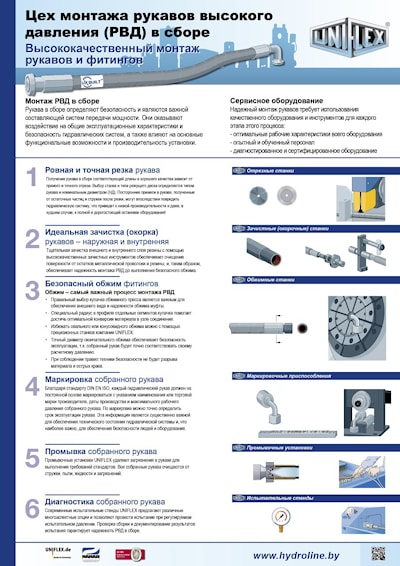

Oборудование для производства РВД в сборе

НЕКОТОРЫЕ ТЕХНИЧЕСКИЕ НЮАНСЫ:

Что такое перепад давления?
Когда материал поступает в один конец шланга и трубопроводной системы и выходит из другого, происходит перепад давления. Падение давления является результатом трения жидкостей, твердых тел или газов о внутренние стенки шланга в процессе транспортировки и может быть оценено с помощью инженерных моделей, использующих тип жидкости, технические характеристики шланга, скорость потока и многое другое.

Почему падение давления имеет значение?
При чрезмерном падении давления в системе температура рабочей жидкости повысится, и насосам Bашей системы придется работать интенсивнее, что приведет к увеличению энергопотребления. В зависимости от источника дополнительной потери давления это может привести к повышению давления в системе в целом, увеличению износа и возникновению потенциально опасных условий избыточного давления. Чрезмерный перепад давления может даже привести к неработоспособности некоторых инструментов или оборудования из-за недостаточного рабочего давления или вызвать разрушительную кавитацию и потерю полезного напора всасывания (NPSH).

Что влияет на перепад давления?
Факторы, влияющие на падение давления, можно разделить на две основные категории: механические компоненты и свойства жидкости.

Механические компоненты
Механические компоненты, такие как клапаны, расходомеры, быстроразъемные соединения, адаптеры, муфты, трубки, шланги и т.д., могут способствовать потере давления в системе. Падение давления в механических элементах также зависит от площади поперечного сечения, шероховатости внутренней поверхности, длины, изгибов и геометрической сложности каждого элемента. Например, изменение диаметра отверстия или направления, например, изгибы под углом 45 или 90 градусов, могут увеличить трение и падение давления. Кроме того, чем дольше жидкость должна перемещаться по системе, тем большая площадь поверхности может вызывать трение.

Свойства жидкости
Свойства жидкости, такие как плотность, вязкость, теплоемкость и модуль упругости, также влияют на потерю давления в системе. Например, более густые жидкости требуют больших усилий при перекачке, что приводит к большему трению и большему перепаду давления. На свойства жидкости также влияют температура жидкости (перекачивание более теплых жидкостей, таких как бензин, с меньшим трением), давление, загрязнение и время перекачки. Поскольку скорость потока напрямую зависит от площади поперечного сечения, более высокие скорости жидкости оказывают наибольшее влияние на потерю давления в системе. Удостоверение личности на шланге большего размера. может обеспечить высокий расход жидкости и, таким образом, снизить перепад давления в системе.

Как я могу рассчитать перепад давления для шлангового узла?
Имея некоторую базовую информацию о системе, вы можете легко рассчитать достоверные приблизительные значения перепада давления. Сначала определите применимую информацию о сборке шланга и информацию о текучей среде, рассчитывая по одной системе шлангов за раз. Затем введите эти значения в онлайн-калькулятор перепада давления GATES.

Информация о сборке шланга: внутренний диаметр, длина, муфты и адаптеры.

Информация о жидкости: плотность, вязкость и теплоемкость (они могут быть оценены в зависимости от типа жидкости и температуры).

Давление воздушного потока
Диагностируйте потерю давления воздушного потока, чтобы снизить эффективность работы.

Калькулятор расхода воздуха

Давление потока жидкости
Найдите проблемы с потоком жидкости, чтобы избежать простоев и улучшить работу с жидкостями.

Калькулятор расхода жидкости
