Абразивостойкие мультиспиральные гидравлические рукава UGW-R15 DN10-38 арт. R15 - 31
Aбразивостойкие огнеупорные мультиспиральные рукава, которые превышают требования стандартов ISO 3862 & SAE R15 по ресурсной стойкости и испытаны на 1.500.000 циклов динамического нагружения (и более: с высококачественными фитингами UGW, CAST и/или InterPump), в том числе в составе гидростатических трансмиссий.
Серия абразивостойких рукавов POLYHOSE UGW-R15 DN10-38 (MSHA) широко применяется для комплектации дорожно-строительной, горнодобывающей, лесозаготовительной, сельскохозяйственной и специальной техники ведущих европейских и мировых производителей, включая новинки и серийную продукцию Холдингов "ГОМСЕЛЬМАШ"; СП "МАЗ"/ ZOOMLION-BY; ОАО "БрянскСельМаш", ООО "КЗ "РОСТСЕЛЬМАШ", ГУП "ПО "УралВагонЗавод" и других лидеров Oтечественного машиностроения.

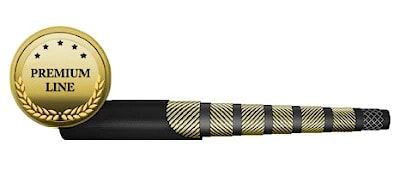

Внутрений слой: выполнен из цельного слоя синтетической резины (без стыков) однородной толщины.
Силовой слой: 4- или 6-спиральный (DN31-38) из высокопрочной стали.
Наружный слой: абразиво-, озоно- и маслобензостойкая огнеупорная синтетическая резина (Cертификат MSHA).
Рекомендуемые жидкости: минеральные масла, гликоль, вода, смазочные материалы.
Диапазон рабочих температур: от -40 до +100°C (кратковременно до +120°C!) для большинства рабочих жидкостей, от -40 до +70° C для составов на базе воды, и от 0 до +70°C для воды.
Техническиe характеристики абразивостойких рукавов UGW - R15 DN10-38 (MSHA):
| Арт. / Код рукава для заказа | Внутр. D | Наружн. D | Макc. Р раб. | Mин. P разрывное | Min. R изгиба | Масса | Обжимные муфты I.M.M. / InterPump: | |||||
| in | mm | mm | bar | psi | bar | psi | mm | inch | kg / m | lb / ft | ||
| R15-10 | 3/8" | 10.0 | 19.2 | 420 | 6090 | 1680 | 24360 | 280 | 11.02 | 1.605 | 1.057 | 004N-12 / X Series |
| R15-12 | 1/2" | 12.3 | 25.2 | 420 | 6090 | 1680 | 24360 | 280 | 11.02 | 1.605 | 1.057 | 004N-12 / X |
| R15-16 | 5/8" | 16.1 | 28.7 | 420 | 6090 | 1680 | 24360 | 340 | 13.39 | 2.277 | 1.422 | 0013-16 / X |
| R15-19 | 3/4" | 19.4 | 32.2 | 420 | 6090 | 1680 | 24360 | 280 | 11.02 | 1.605 | 1.057 | 004N-12 / X |
| R15-25 | 1" | 25.9 | 38.7 | 420 | 6000 | 1680 | 24000 | 340 | 13.39 | 2.277 | 1.422 | 0013-16 / X Series |
| R15-31 | 1.1/4" | 32.5 | 45.5 | 420 | 6090 | 1680 | 24360 | 460 | 18.11 | 2.671 | 2.615 | 0013-20 / X Series |
| R15-38 | 1.1/2" | 38.7 | 53.5 | 420 | 6090 | 1680 | 24360 | 560 | 22.05 | 3.566 | 3.482 | 0013-24 / X Series |
Производитель
UGW Group/ Hebei Youlu Hydraulic Technologies (Хэбэй / Шанхай, КНР)
Силовой слой
4 слоя, 6 слоев
